3D МОДЕЛЬ ЗУБА КАК МЕТОД ИЗУЧЕНИЯ КАНАЛЬНО-КОРНЕВОЙ СИСТЕМЫ
03 Мая 2020
А. А. Носульчик
3D МОДЕЛЬ ЗУБА ДЛЯ ИЗУЧЕНИИ КАНАЛЬНО-КОРНЕВОЙСИСТЕМЫ
Научные руководители: зав. 2-ой кафедрой терапевтической стоматологии, д-р мед.
наук, проф. Манак Т. Н.,
клинический ординатор БелМАПО Лещинский А. Н.
2ая кафедра терапевтической стоматологии,
Белорусский государственный медицинский университет, г. Минск
A. A. Nosulchik
3D TOOTH MODEL FOR LEARNING A CHANNEL ROOT SYSTEM
Tutors: professor T. N. Manak,
clinical resident A. N. Leschinskiy
2nd Department of Therapeutic Dentistry,
Belarusian State Medical University, Minsk
Резюме. Предлагается модель зуба с возможностью задавать анатомические характеристики канально-корневой системы на этапе цифрового моделирования, такие как количество корней и каналов, их кривизна и конфигурация, диаметр на всем протяжении, а также конусность. Метод используется для изучения морфологии корневых каналов, оценки эффективности эндодонтических инструментов, что важно в процессе обучения стоматологов эндодонтистов для получения необходимых манипуляционных навыков.
Ключевые слова: 3D модель зуба, морфология, канально-корневая система, эндодонтия.
Resume. A 3D tooth model is proposed with the ability to set the anatomical characteristics of the canal-root system at the stage of digital modeling, such as the number of roots and channels, curvature and configuration, diameter along the entire length and taper of the channel. The method is used to study the root canal morphology, assess the effectiveness of endodontic instruments, which is important in the training of endodontists to obtain the necessary manipulation skills.
Keywords: 3D tooth model, morphology, fecal-root system, endodontics.
Актуальность. В Республике Беларусь при высокой заболеваемости, а именно 35-40% обращений в стоматологические поликлиники вызваны необходимостью эндодонтического лечения, ошибки и осложнения после внутриканальной терапии встречаются в 48-51% пролеченных зубов.
Качество эндодонтического лечения – одна из самых важных проблем терапевтической стоматологии. Главными целями внутриканальных манипуляций являются адекватные расширение, формирование, очистка и дезинфекция пульпарного пространства, а также его заполнение подходящим для этого материалом. Иногда корневой канал и его сложная система
могут остаться незамеченными, что приводит к невозможности достижения положительного результата лечения. Для проведения медико-инструментальной обработки каналов врач-стоматолог должен хорошо представлять канально-корневую систему зуба. В разных зубах пульпа имеет различную конфигурацию и форму. Поэтому знание морфологии зуба, внимательная оценка дополнительных методов исследования, а именно данных рентгенограмм, соответствующий доступ являются необходимыми условиями для любых манипуляций в системе корневых каналов.
Внутренняя анатомия зубов тщательно изучается. Еще Hess выяснил, что внутреннее пространство в корнях зубов представляет собой сложную систему, состоящую из центральной части корневых каналов с поперечным сечением круглой, овальной или неправильной формы и боковых частей – выступы, «плавники», анастомозы и дополнительные каналы. Эти латеральные пространства занимают относительно большой объём, из которого довольно сложно элиминировать фрагменты жизнеспособной и некротизированной пульпы, а также инфекционные агенты. С такой сложностью анатомического строения канально-корневой системы зуба связано немало проблем эндодонтического лечения.
Врачу-стоматологу необходимо детально представлять в объеме строение зубов с целью дальнейшей тщательной механической обработки, дезинфекции и заполнения пломбировочным материалом. Известны различные методы изучения корневых каналов, такие как рентгенологический, а именно конусно-лучевая компьютерная томография, микрофокусная компьютерная томография; гистологический метод, продольные и поперечные срезы удаленных зубов, прозрачные препараты, микроскопия. Строение корневых каналов достаточно разнообразно, настолько индивидуально и изменяется с возрастом, что часто тяжело поддается классическим классификациям, например, по Vertucci, Weine, Walker и другие.
Цель: cоздать 3D модель зуба для изучения канально-корневой системы различных групп зубов.
Задачи:
1. Определить оптимальные методы изучения морфологии зуба.
2. Изучить внутреннюю анатомию канально-корневой системы.
3. Получить модель 3D зуб.
Материал и методы. В работе были использованы: конусно-лучевые компьютерные томограммы Sirona Galileos, Ortophos PL, Planmeca, 3D принтер Formlabs Form 2 (SLA); Autodesk Maya, Fusion 360 - программы для создания трехмерной графики; полимерный материал для 3D-печати литьевых моделей.
Результаты и их обсуждение. Известны различные методы изучения корневых каналов, такие как рентгенологический, а именно конусно-лучевая компьютерная томография, микрофокусная компьютерная томография (микро-КТ); гистологический метод, продольные и поперечные срезы удаленных зубов, прозрачные препараты, микроскопия. Полученные среднестатистические данные представлены в виде таблиц в учебниках по эндодонтии. Ученые установили наличие множественных апикальных отверстий, дополнительных канальцев, ответвлений, дельт, межканальных соединений, петель С-образных каналов, фуркационных и латеральных каналов в большинстве зубов. Апикальная треть корневого канала обладает наиболее сложной морфологией. Расстояние от апикального отверстия до сужения находятся в диапазоне 0,4-1,2 мм, может увеличиваться у пожилых людей в виду наслоения цемента. Расстояние от апикального сужения до рентгенологической верхушки составляет 0,5-1,01 мм. Диаметр апикальной констрикции – 0,15-0,23 мм. Dummer описал следующие формы апикальной констрикции: единичная или «традиционная», мультиконстрикция, параллельная, конусная.
Наиболее часто встречаемая форма апикальной констрикции – единичая, на неё приходится 48 % случаев.
На сегодняшний день наиболее информативным методом изучения является микро-КТ. С его помощью визуализируется более четкая картина внутреннего строения зуба. Корневой канал вариабельно пролегает от устья до верхушки. Большинство искривлений многоплоскостные, то есть изгибаются не только в передне-заднем, но и в щечно-язычном направлении (рисунок 1).

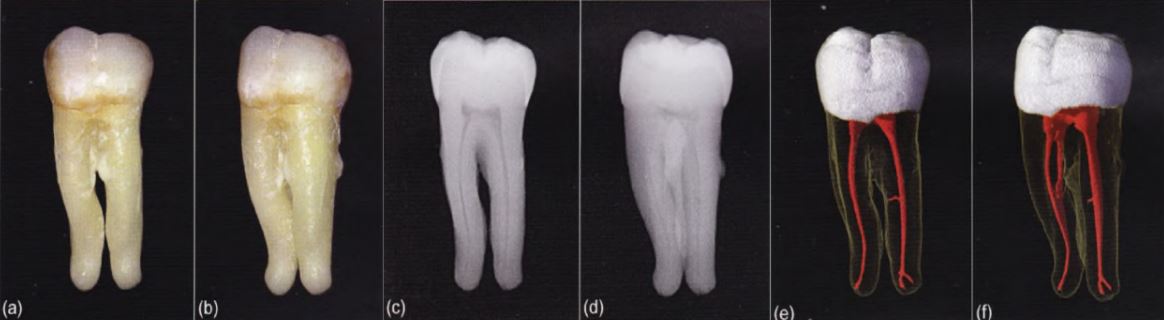

Рис. 1 (a, b) – Цифровые фотографии удалённого нижнего моляра, (c, d) – Ограниченная визуализация системы корневых каналов одного и того же зуба при выполнении цифровых рентгенограмм, (e, f) – Микро-КТ снимки демонстрируют систему каналов с натуральными компонентами
Корневые каналы могут соединяться или расходиться, отклоняться от своего первоначального пути, а в результате образующийся в процессе угол часто различается в разных третях канала (рисунок 2).

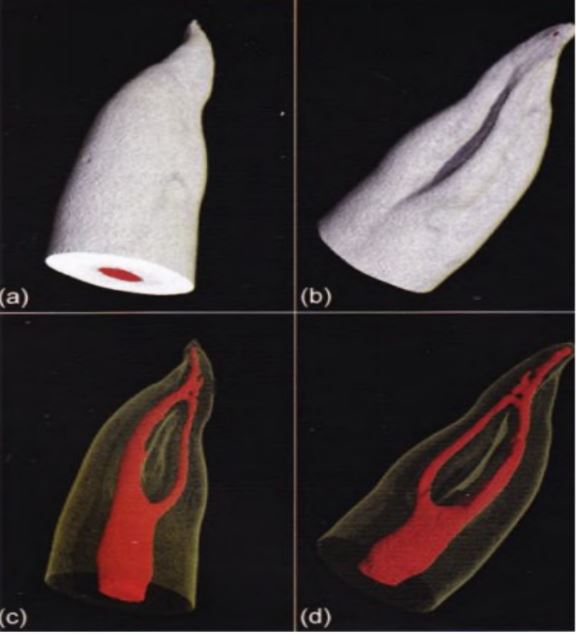

Рис. 2 (a, b) – Данные микро-КТ верхнего премоляра визуализация наружной поверхности корня с мезиальной инвагинации, (c, d) – визуализация внутренний анатомии корней.
Исходя из полученных данных предложен новый метод для изучения морфологии канала, который будет способствовать обучению эндодонтистов и получению ими необходимых манипуляционных навыков. В графическом редакторе проводится разработка трехмерной модели зуба. На данном этапе можно задавать параметры канально-корневой системы: количество корней и каналов, кривизна, конфигурация, диаметр на всем протяжении и конусность. Далее проводится 3D-печать виртуального макета (рисунок 3). В последующем такую модель зуба можно подвергать инструментальной обработке, что будет полезно для получения манипуляционных навыков врачами-стоматологами.

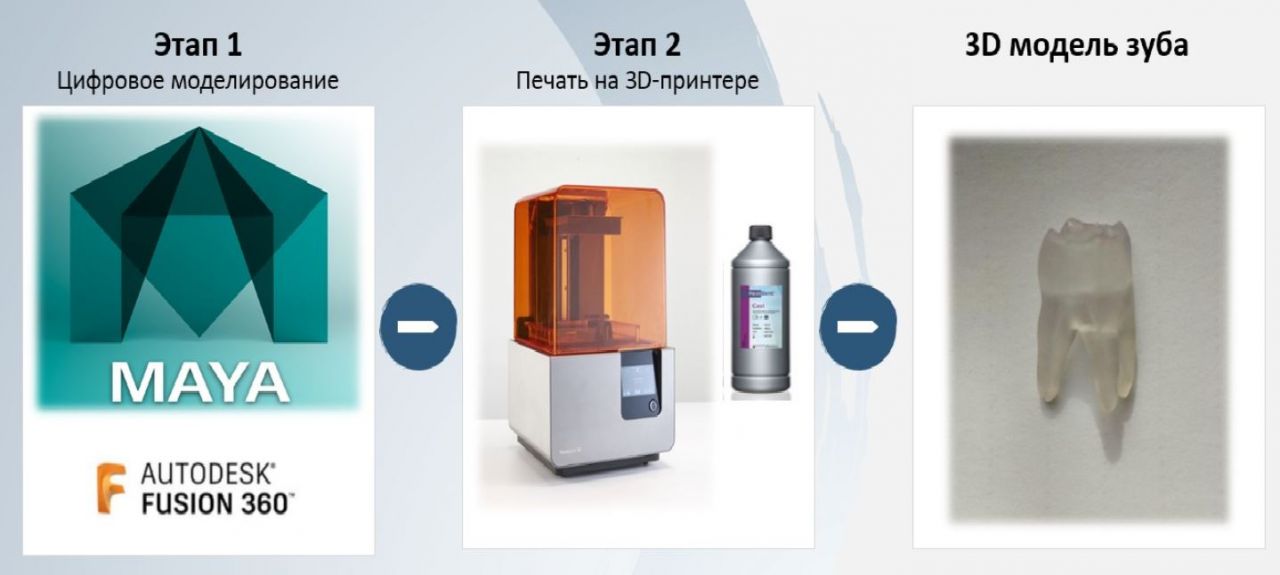

Рис. 3 – Этапы изготовления модели 3D зуб

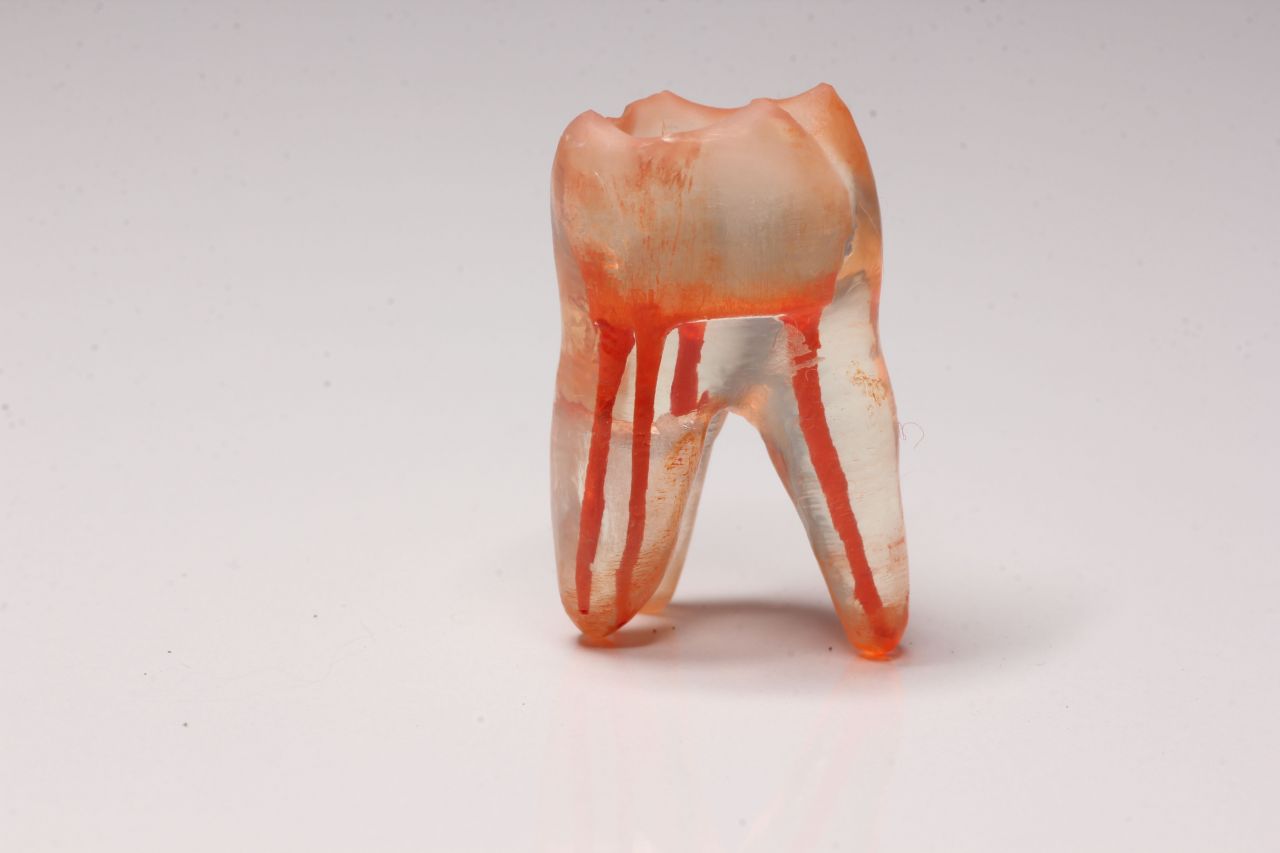

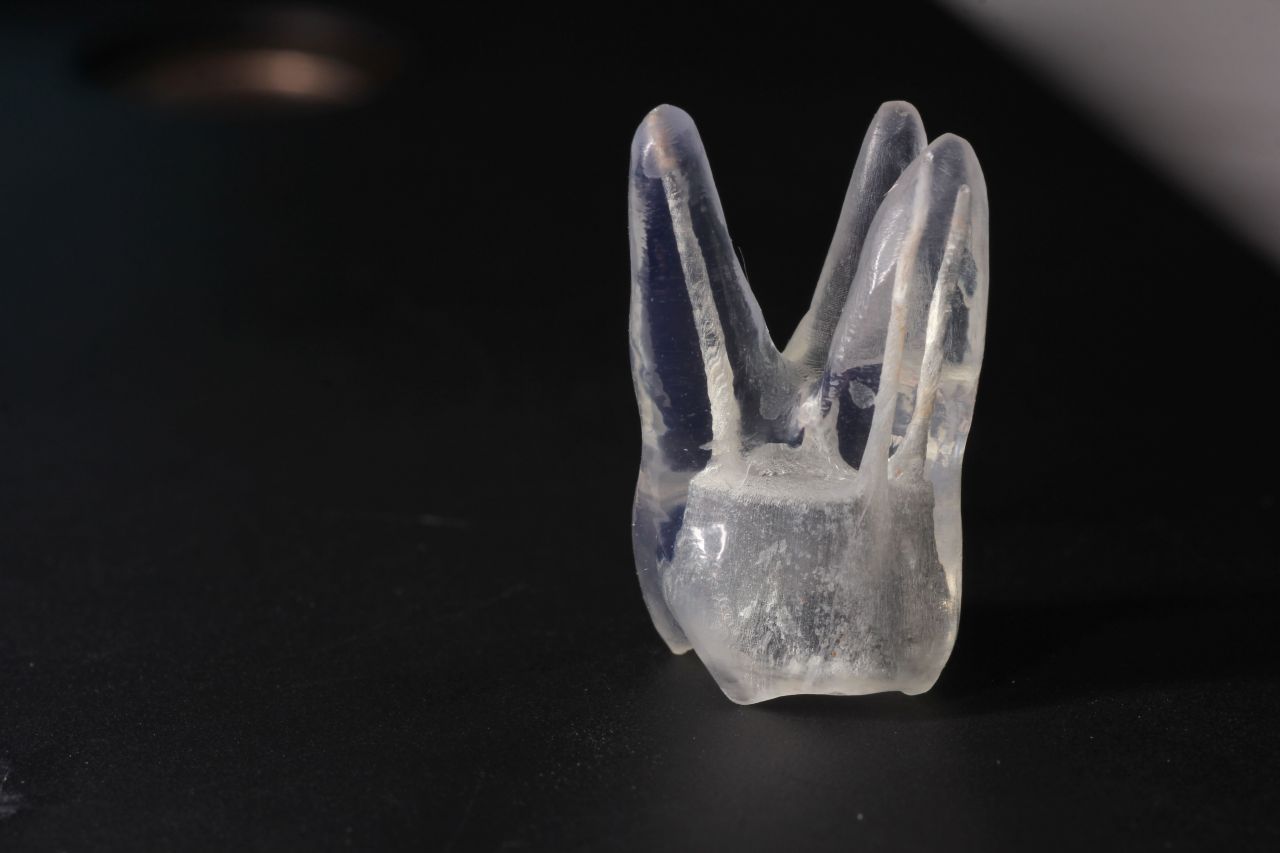

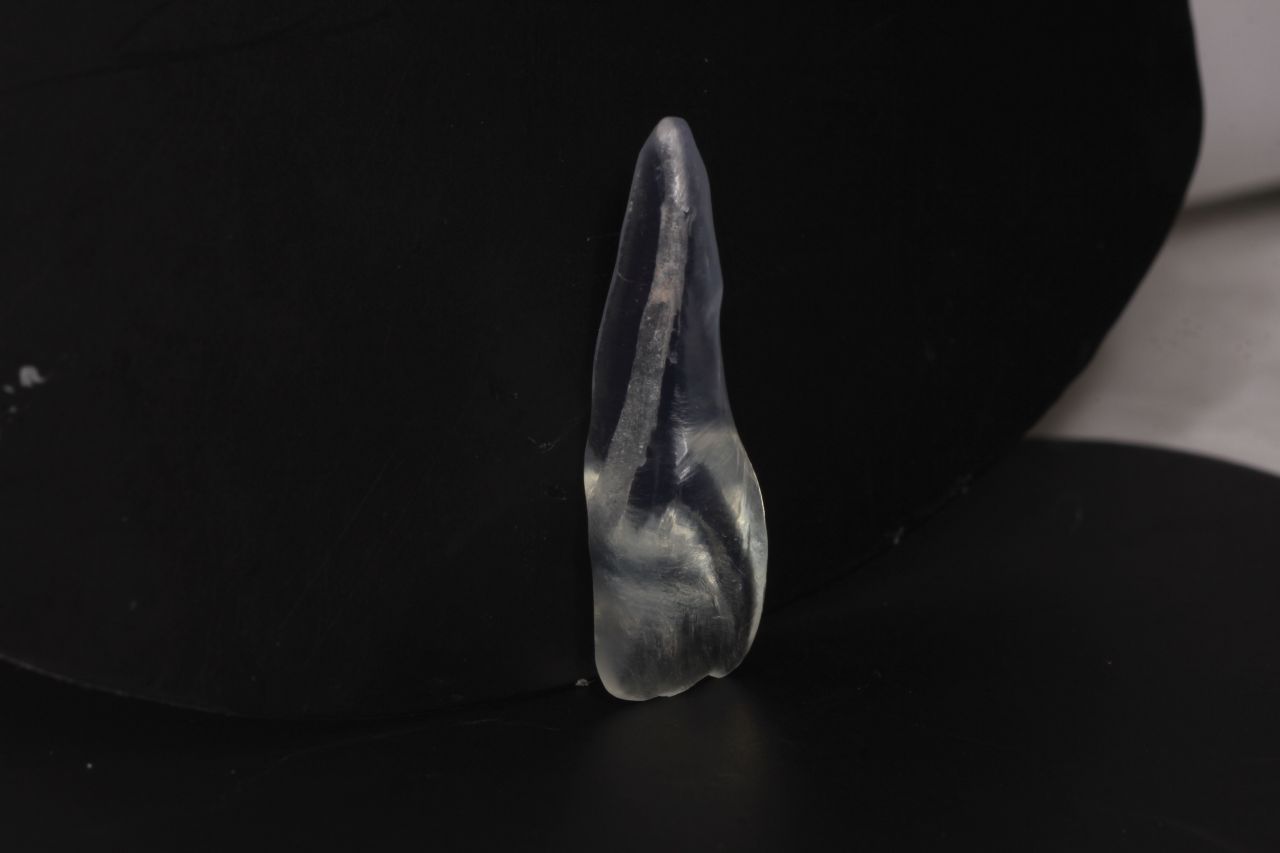

Рис. 4 – Модель зуба до и после прокраски каналов контрастным красителем
Выводы:
1. Данные о среднестатистической анатомии, полученные из таблиц, продольных и поперечных срезов удаленных зубов, прозрачных препаратов, микроскопии уступают место индивидуальному внешнему виду каждого зуба. Микрофокусная компьютерная томография является наиболее детальным методом, даёт точную картину внешней и внутренней анатомии зубов, что полезно с точки зрения науки и обучения.
2. Помимо сложности латеральных аберраций, анатомия корневых каналов отличается по кривизне, форме поперечного сечения, диаметру, конфигурации апикального фрагмента и степени выраженности изменений, произошедших под влиянием физиологических и патологических процесс.
3. Получена 3D модель зуба с возможностью задавать анатомические характеристики, такие как количество корней и каналов, кривизна, конфигурация, диаметр на всем протяжении и конусность канала. Готовую модель можно использовать для изучения морфологии зубов, оценки эффективности эндодонтических инструментов, что важно в процессе обучения врачей- стоматологов-эндодонтистов для получения необходимых манипуляционных навыков.
